كم عدد طرق الاتصال الشائعة التي تعرفها عن أقدام أعمدة الصوبات الزراعية متعددة الامتدادات؟

كم عدد طرق الاتصال الشائعة التي تعرفها عن أقدام أعمدة الصوبات الزراعية متعددة الامتدادات؟

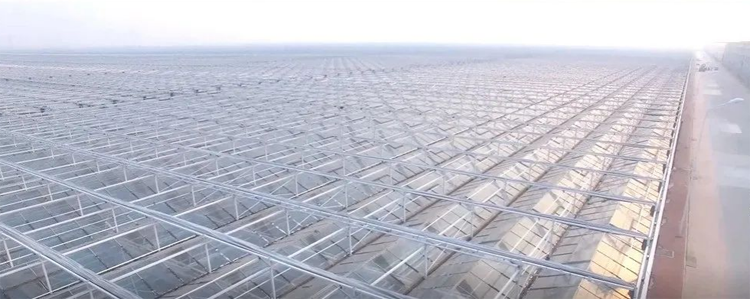

تعتبر عقدة اتصال قدم العمود في الدفيئة متعددة الامتدادات إحدى العقد الرئيسية. هناك العديد من طرق التوصيل لعقد توصيل قدم العمود الشائعة ، والتي يتم تحديدها بواسطة وحدة التصميم بناءً على عوامل مثل النوع والحجم والأحمال المختلفة والممارسات المعتادة لوحدة البناء.

1. تصنيف طرق اتصال قدم العمود للصوب الزراعية متعددة الامتدادات

وفقًا لحساب القوة ، يتم تقسيم طريقة توصيل عمود القدم في الدفيئة متعددة الامتدادات إلى نوعين ، وهما الاتصال الصلب (التوحيد) والاتصال المفصلي. الفرق بين الاثنين هو: لا يمكن للمفصل الصلب أن يتحمل الضغط المحوري وقوة القص الأفقية فحسب ، بل يتحمل أيضًا لحظة الانحناء ، ولا يتحمل المفصل المفصلي سوى الضغط المحوري وقوة القص الأفقية ، ويمكن للعمود أن يدور بحرية ، ولكن لا تستطيع تحمل لحظة الانحناء. بالنسبة للبيوت الزجاجية متعددة الامتدادات مع نفس الجزء فوق الأساس ، يكون أساس قدم العمود المتصلة بشكل صارم أكبر من قدم العمود المفصلية. الاتصال شبه الصلب بين الاثنين ، ولا ينعكس في مواصفات التصميم ، أي أن الأساس النظري للتوصيل شبه الصلب في البناء ليس ناضجًا جدًا ، ولم تتوصل الصناعة بعد إلى توافق في الآراء.

2. طرق الاتصال الشائعة لأقدام أعمدة الدفيئة متعددة الامتدادات

① العمود متصل بالمسمار المدمج (فولاذ مسطح)

تتمثل طريقة البناء في وجود مسامير مثبتة مسبقًا (فولاذ مسطح) في الجزء العلوي من الأساس ، وهناك ثقوب تثبيت على اللوحة السفلية للعمود (جذر العمود) ، والتي يمكن شدها مباشرة في الموقع ، وهي أكثر طرق الاتصال شيوعًا في الوقت الحالي. وفقًا لعدد البراغي المضمنة ، هناك الفئات التالية:

(1) 1 مسمار مدمج مسبقًا (يستخدم البعض فولاذًا مسطحًا مدمج مسبقًا)

(2) عدد 2 من البراغي المضمنة (يستخدم البعض مسامير توسعة من الصلب)

(3) 4 براغي مدفونة (مكافئة للتوصيل شبه الصلب)

(4) 4 براغي مدفونة وألواح فولاذية مدمجة مسبقًا في واحد

② اللحام في الموقع للعمود واللوحة الفولاذية المدمجة

تتمثل طريقة البناء في وجود ألواح فولاذية مدمجة مسبقًا في الجزء العلوي من الأساس ، ولا توجد براغي مثبتة مسبقًا ، ويكون ارتفاع السطح العلوي للألواح الفولاذية المدمجة مسبقًا هو ارتفاع قاع العمود ، ويتم صب في نفس الوقت ، واللوحة السفلية للعمود والألواح الفولاذية المدمجة مسبقًا ملحومة في الموقع.

③ أنبوب فولاذي مدمج مسبقًا

يتم استخدامه بشكل عام في البيوت البلاستيكية ذات الأغشية البلاستيكية متعددة الامتدادات ، ولها متطلبات منخفضة لدقة بناء الأساس.

طريقة البناء هي: يتم إنشاء الأنبوب الفولاذي المدمج مسبقًا في نفس الوقت الذي يتم فيه إنشاء الأساس ، ويكون الأنبوب الفولاذي المدمج مسبقًا أكبر قليلاً من قطر العمود ، أو هو نفس قطر العمود ، - يتم تقليل قطر الأنبوب الفولاذي المدمج ، ويتم ترك فتحات المسامير في جذر العمود والأنبوب الفولاذي المدمج مسبقًا. بولت على.

④ العمود والأساس البناء المتكامل

طريقة الاتصال هذه عبارة عن اتصال جامد ، وطريقة البناء هي بناء العمود والأساس في نفس الوقت ، ثم تثبيت الحضيض والمكونات الأخرى بعد المعالجة بقوة معينة. لا يتم استخدام هذا النوع من طرق الاتصال على نطاق واسع ، ويتم استخدامه في الغالب في الصوبات الزجاجية ذات الأغشية البلاستيكية متعددة الامتدادات ، والتي تتطلب متطلبات منخفضة لدقة إنشاء الأساس.
